Software Blue CoNTRol

Opis

BlueCoNTRol

Podstawową funkcją oprogramowania jest tworzenie, pobieranie i zapisywanie konfiguracji przyrządów oraz profili. W zależności od przyrządu mogą być dostępne dodatkowe funkcje, takie jak zmiany funkcji przyrządu, dodawanie kolejnych ekranów do trybu pracy, zmiana funkcji wyświetlaczy lub diod LED albo zmiana danych kontaktowych lub ekranu startowego. Oprogramowanie może być również używane do pobrania nowego pliku językowego, jeśli funkcja ta jest dostępna.

Symulację przyrządu na ekranie można skonfigurować i przetestować na konfigurowalnym symulatorze obciążenia, aby sprawdzić plik konfiguracyjny przed pobraniem go do rzeczywistego przyrządu.

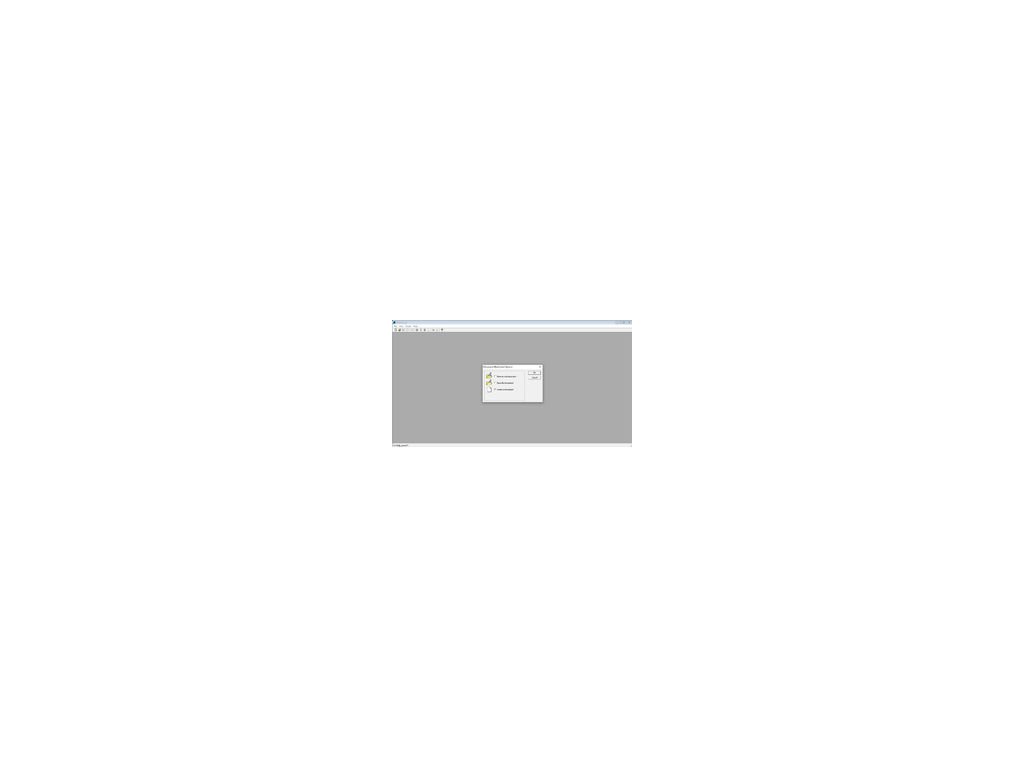

Uruchomienie BlueCoNTRol

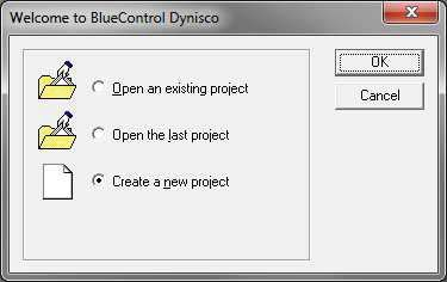

Po uruchomieniu oprogramowania BlueCoNTRol dostępnych jest kilka opcji:

Otwórz istniejący projekt – umożliwia wyszukanie istniejącego pliku .bct, który ma zostać wczytany do aplikacji BlueCoNTRol.

Otwórz ostatni projekt – otwiera ostatnio zapisany plik .bct.

Utwórz nowy projekt – umożliwia wybór urządzenia i jego opcji oraz wyświetla konfigurację domyślną.

Pliki .bct (plik konfiguracyjny) zawierają wszystkie informacje o urządzeniu, w tym moduły opcjonalne i wszystkie ustawienia parametrów.

Tworzenie nowego projektu

Podczas tworzenia nowego projektu wyświetla się poniższy ekran. Należy tu wybrać typ urządzenia i jego moduły opcjonalne tak, aby odpowiadały urządzeniu docelowemu. Opcje te można wybrać z list rozwijanych lub wpisując pełny numer modelu w polu Numer zamówienia, co spowoduje automatyczny wybór odpowiednich opcji.

W idealnym przypadku opcje na tym ekranie wyboru urządzenia powinny odpowiadać opcjom urządzenia docelowego, do którego ma nastąpić pobranie.

Alternatywnie cały typ przyrządu i istniejącą konfigurację można przesłać z przyrządu do komputera za pośrednictwem gniazda konfiguracyjnego lub, jeśli to możliwe, za pomocą komunikacji szeregowej. Proces ten opisano w części Połączenie z urządzeniem.

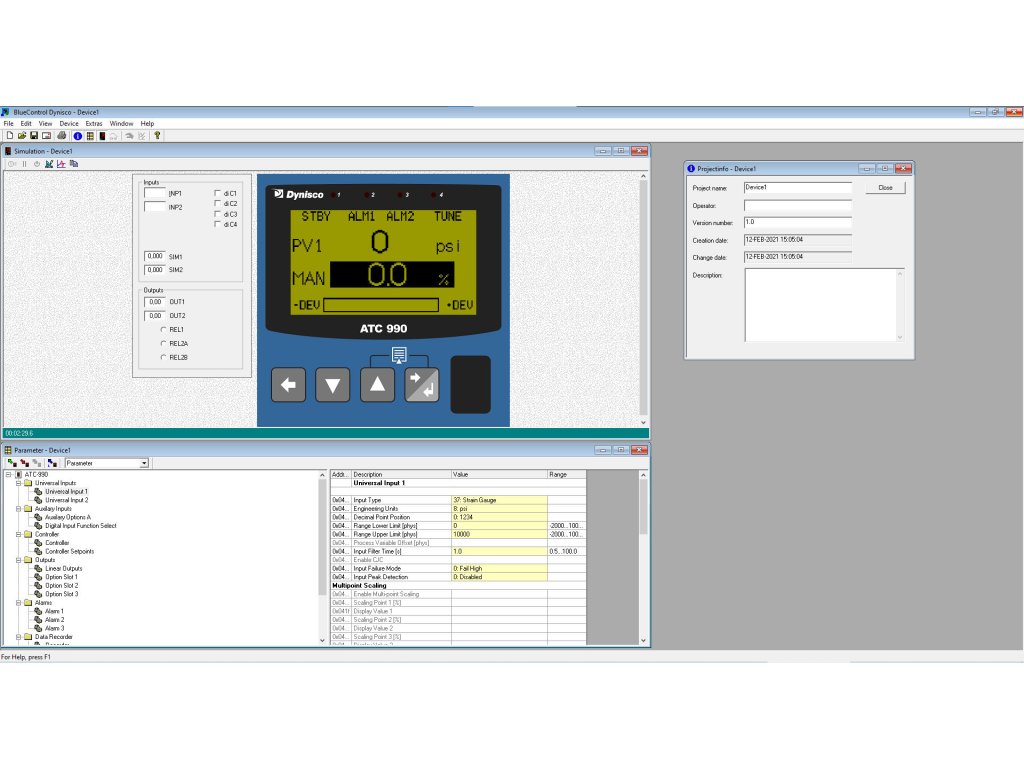

Obszar roboczy BlueCoNTRol

Zazwyczaj po uruchomieniu nowego projektu obszar roboczy zawiera trzy okna podrzędne.

• Informacje o projekcie – to okno umożliwia wprowadzenie własnych informacji, które pomagają opisać / zidentyfikować bieżący projekt konfiguracyjny. Informacje te nie są pobierane do urządzenia.
• Symulacja – to okno uruchamia symulowaną wersję wybranego urządzenia. Zostało zaprojektowane tak, aby w środowisku Windows działała jak największa część kodu oprogramowania firmware. Oznacza to, że zmiany parametrów itp. mogą zostać zapisane w tej symulacji i przetestowane przed wdrożeniem w fizycznym urządzeniu. Informacje o połączeniu z symulacją w celu przesłania / pobrania parametrów znajdują się w części „Konfiguracja połączenia”.
• Parametr – to okno służy do monitorowania i edycji wszystkich parametrów urządzenia. Każdy parametr jest skategoryzowany w strukturze drzewa po lewej stronie, co ułatwia nawigację, i zwykle jest wyświetlany jako lista rozwijana dostępnych właściwości lub z oznaczeniem dopuszczalnych zakresów po prawej stronie. Szczegółowe informacje znajdują się w części „Konfiguracja parametrów”.

Pasek narzędzi Obszar roboczy

Opis przycisków paska narzędzi od lewej do prawej:

• Nowy – tworzy nowy projekt, zgodnie z opisem w części „Tworzenie nowego projektu”.
• Otwórz – umożliwia wyszukanie i wybór pliku konfiguracyjnego (.bct), który ma zostać otwarty.
• Zapisz – zapisuje bieżącą konfigurację do pliku bct.
• Poczta – otwiera domyślnego klienta poczty i dołącza bieżącą konfigurację jako plik BCT.
• Drukuj – udostępnia różne opcje drukowania.
• Informacje o projekcie – ukrywa / wyświetla okno Informacje o projekcie.
• Parametr i konfiguracja – ukrywa / wyświetla okno Parametr.
• Symulacja – ukrywa / wyświetla okno Symulacja urządzenia.
• Program Editor – nieobsługiwany w tej wersji.
• Informacje o programie – wyświetla standardowe okno O programie.

Okno parametrów

Blue CoNTRol to wydajne narzędzie do szybkiego przeglądania i edycji parametrów przed ich przesłaniem do urządzenia.

Ekran parametrów zawiera wszystkie ustawienia przyrządu (parametry) podzielone na grupy funkcyjne. Parametry można zmieniać w żółtej kolumnie Wartość. Należy wprowadzić nową wartość lub wybrać ją z dostępnej listy. Możliwy zakres wartości jest wyświetlany po prawej stronie. Jeśli zostanie wprowadzona nieprawidłowa wartość, zostanie ona podświetlona na czerwono. Parametry są „wyszarzone”, jeśli są obecnie niedostępne, ponieważ sprzęt nie jest zainstalowany, lub jeśli zostały wyłączone przez inne ustawienia.

Pasek narzędzi okna parametrów

Opis przycisków paska narzędzi od lewej do prawej:

• Odczytaj dane z urządzenia – łączy się z urządzeniem i pobiera wszystkie ustawienia parametrów.
• Zapisz dane w urządzeniu – łączy się z urządzeniem i ustawia wszystkie parametry.
• Połączenie z urządzeniem – nieobsługiwane w tej wersji.
• Informacje o urządzeniu – łączy się z urządzeniem, pobiera informacje i je wyświetla.
• Tryb (lista rozwijana) – różne sposoby wyświetlania informacji o parametrach.

Okno symulacji

Okno symulacji umożliwia użytkownikowi przesyłanie do niego i pobieranie z niego konfiguracji oraz ich testowanie przed wdrożeniem w rzeczywistych urządzeniach. Podczas korzystania z symulacji nawigację po ekranach i zmiany parametrów można wykonywać za pomocą wirtualnych przycisków symulacji, klikając je wskaźnikiem myszy, lub naciskając przypisane klawisze na klawiaturze. Używane klawisze to zwykle klawisze kursora, jednak aby to działało, panel przedni symulacji musi być aktywny – należy go kliknąć wskaźnikiem myszy przed użyciem klawiszy na klawiaturze.

Po lewej stronie symulacji znajduje się panel wejść / wyjść. Umożliwia on użytkownikowi zmianę dowolnych wartości wejściowych urządzenia, na przykład PV, wejść cyfrowych itp. Panel ten wyświetla również stany lub wartości wyjść urządzenia.

Panel symulacji oraz wejścia / wyjścia wyświetlają tylko opcje odpowiadające typowi urządzenia (wraz z modułami opcjonalnymi) wybranemu w oknie Urządzenie> Wybierz urządzenie. Dzięki połączeniu symulowanego panelu przedniego z widocznymi stanami wejść i wyjść można dobrze zrozumieć, jak urządzenie będzie pracować.

Pasek narzędzi Symulacja

Opis przycisków paska narzędzi od lewej do prawej:

• Turbo – nieobsługiwane w tej wersji
• Pauza – nieobsługiwana w tej wersji
• Włączenie / wyłączenie zasilania – nieobsługiwane w tej wersji
• Parametry procesu – ustawienia symulowanego procesu. Zmieniają sposób jego reakcji.
• Usterka – umożliwia wprowadzenie usterki do symulowanego procesu.
• Kopiuj ekran – wykonuje zrzut ekranu symulowanego HMI i zapisuje go w schowku.

Połączenie z urządzeniem

Oprogramowanie może komunikować się z przyrządem za pośrednictwem gniazda konfiguracyjnego umieszczonego na przyrządzie lub za pomocą interfejsu komunikacyjnego Modbus TCP albo RS485, jeśli jest dostępny.

Gniazdo konfiguracyjne jest przeznaczone do wstępnej konfiguracji przyrządu przed jego zainstalowaniem w aplikacji. Do połączenia komputera z tym gniazdem potrzebny jest kabel RS232 lub USB to TTL (dostępny u dostawcy). W niektórych modelach dostępny jest przedni port USB, który również można wykorzystać do konfiguracji przyrządu lub przesyłania plików profili za pomocą pamięci USB.

Przy próbie połączenia z przyrządem z poziomu oprogramowania wyświetla się ekran ustawień komunikacji. Aby komunikacja działała prawidłowo, ustawienia muszą być poprawne.

Podczas łączenia z symulacją (w celu przesyłania lub pobierania konfiguracji albo uzyskania informacji o rejestratorze) złącze PC musi być ustawione na symulację.

Zmiana ekranu startowego

W niektórych przyrządach podczas sekwencji uruchamiania wyświetlana jest grafika. Można ją zmienić z poziomu głównego ekranu parametrów. W menu Urządzenie należy wybrać opcję Pobierz ekran startowy.

Do przesłania ekranu startowego obsługiwane są najpopularniejsze formaty plików graficznych, a wybrany obraz jest dopasowywany do wyświetlacza przyrządu. Złożona grafika z wieloma kolorami lub odcieniami szarości nie będzie dobrze odwzorowana. Wyświetlany jest podgląd wyniku. Kliknij przycisk Pobierz, aby zapisać go w przyrządzie.

Aby uzyskać najlepsze wyniki, obraz powinien być prosty i mieć taki sam współczynnik proporcji jak wyświetlacz. W idealnym przypadku powinien mieć 160 x 80 pikseli i być zapisany jako monochromatyczny plik bitmapy.

Zmiana alternatywnego języka wyświetlacza

Jeśli obsługiwane są języki alternatywne, można je zmienić z poziomu głównego ekranu parametrów. W menu Urządzenie należy wybrać opcję Pobierz plik językowy. Wybierz właściwy plik (pliki językowe mają rozszerzenie .bin lub .bdl) i kliknij przycisk Otwórz, aby zapisać go w przyrządzie.

Wyświetlanie widoku trendu

BlueCoNTRol umożliwia przeglądanie wszystkich zarejestrowanych danych (w urządzeniach wyposażonych w moduł rejestratora) w postaci widoku trendu, zapewniającego wizualną prezentację. Dane można następnie dokładniej analizować za pomocą funkcji takich jak powiększanie i odczyt kursorem.

Pobieranie danych do widoku trendu

Aby utworzyć widok trendu, należy najpierw odczytać zapis rejestratora z urządzenia. Należy postępować w następujący sposób:

• W menu Obszar roboczy wybierz opcję Urządzenie> Odczytaj dane rejestratora z urządzenia.
• Wprowadź nazwę pliku, w którym mają zostać zapisane odebrane dane, i kliknij przycisk Zapisz
• Następnie wybierz odpowiednie ustawienia komunikacji dla podłączanego urządzenia i kliknij przycisk OK.
• Rozpocznie się pobieranie danych z urządzenia do komputera. W zależności od ilości zarejestrowanych danych może to potrwać kilka minut.

Pasek narzędzi Trend View

Opis przycisków paska narzędzi od lewej do prawej:

• Reset – nieobsługiwany w tej wersji.
• Zapisz trend – zapisuje plik danych CSV.
• Kopiuj – wykonuje zrzut widoku trendu i zapisuje go w schowku.
• Pauza – nieobsługiwana w tej wersji.
• Kursor – służy do pomiaru każdego trendu w danym punkcie.
• Bez powiększenia – służy do powrotu do widoku po powiększeniu.
• Ustawienia – wyświetla okno ustawień. Opisane poniżej.

Powiększanie

Wystarczy kliknąć i przeciągnąć myszą nad obszarem, który ma zostać powiększony. Czynność tę można powtarzać kilkakrotnie, aby dalej powiększać dane.Aby powrócić do pełnego widoku, kliknij przycisk Bez powiększenia na pasku narzędzi.

Okno ustawień – widok trendu

Okno ustawień umożliwia użytkownikowi wybór wyświetlanych danych oraz skali tych pozycji danych. Jeśli widok trendu znika poza górną krawędź widocznego obszaru, spróbuj zwiększyć wartość w kolumnie Max tego okna.
