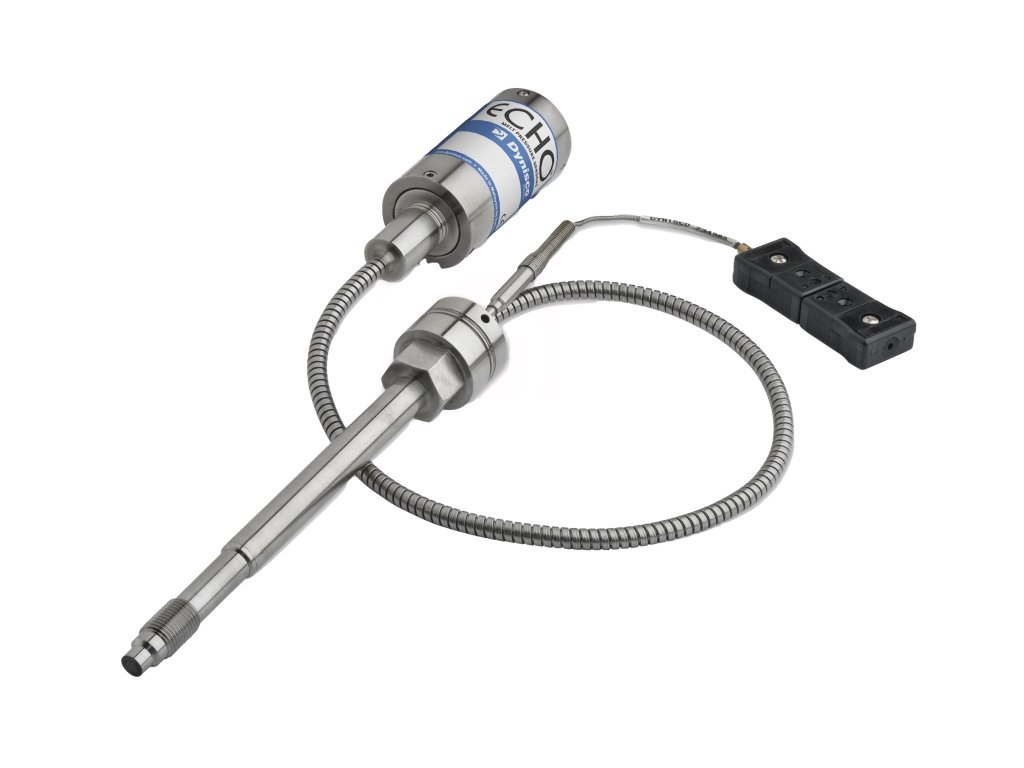

ECHO-MA4-PSI-R23-UNF-6PN-S06-F18-TCK (kod zam. E21811123) to czujnik ciśnienia tworzywa Dynisco z serii Echo. Główne parametry: przyłącze procesowe 1/2-20UNF, złącze czujnika Złącze 6-pinowe, zakres ciśnienia 700 Bar, długość sztywnego trzpienia 15 cm, długość elastycznej kapilary 46 cm.
Czujniki ciśnienia tworzywa serii Echo™ firmy Dynisco oferują wysoką jakość działania i korzystny stosunek ceny do możliwości w przetwórstwie tworzyw sztucznych przy standardowych konfiguracjach i zakresach ciśnienia. Czujniki Echo zaprojektowano tak, aby spełniały wymagania klientów, łącząc ekonomiczność i wydajność w ogólnych zastosowaniach wytłaczania, a jednocześnie zapewniały powtarzalność ±0,2 % przy pomiarze ciśnień procesowych. Czujniki serii Echo należy stosować, gdy aplikacja wymaga wysokiej jakości pomiaru dla zoptymalizowanej kontroli, ale bez kosztów wszystkich dodatkowych funkcji. Czujniki Echo zaprojektowano z wykorzystaniem najlepszych praktyk inżynierskich, a firma Dynisco udziela na nie pełnej dwuletniej gwarancji – podwójnej ochrony w porównaniu z czujnikami o podobnej cenie. Membrany czujników Echo są standardowo pokryte azotkiem tytanu i aluminium, co zapewnia lepsze działanie niż mniej skuteczne powłoki z azotku tytanu. Technologia Dynisco jest szeroko akceptowana przez producentów OEM i użytkowników końcowych na całym świecie. Czujniki serii Echo są dostępne z wyjściami 3,33 mV/V, 4-20 mA, 0-5 VDC lub 0-10 VDC, zaprojektowanymi do współpracy z większością przemysłowych systemów sterowania. Oprócz pomiaru ciśnienia tworzywa seria Echo oferuje opcjonalny pomiar temperatury tworzywa za pomocą termopar typu J, K lub termometrów rezystancyjnych. Seria Echo jest wyposażona w gwint 1/2-20UNF lub M18 do montażu w standardowych otworach montażowych czujników. Dostępne są także inne konfiguracje montażowe.
Cenę, termin dostawy i ewentualne warianty prześlemy w ofercie.
Potrzebują Państwo pomocy w wyborze? Prosimy zadzwonić do nas pod numer +420 571 647 228 lub napisać na info@azurr-tech.cz.
| Przyłącze procesowe | 1/2-20UNF |
|---|---|
| Złącze czujnika | Złącze 6-pinowe |
| Zakres ciśnienia | 700 Bar |
| Długość sztywnego trzpienia | 15 cm |
| Długość elastycznej kapilary | 46 cm |
| Zintegrowany czujnik temperatury | Termopara typu K z elastycznym przewodem 7cm |
| Wypełnienie czujnika | Wypełnienie rtęciowe standardowe |
| Jednostki robocze | PSI |
| Sygnał wyjściowy | 4-20mA |
Teraz dostępne także z alternatywnym wypełnieniem (NaK)
Czujniki Echo zaprojektowano tak, aby spełniały wymagania klientów i łączyły ekonomiczność z wydajnością w ogólnych zastosowaniach wytłaczania, a jednocześnie zapewniały powtarzalność ±0,2 % przy pomiarze ciśnień procesowych. Czujniki serii Echo należy stosować, gdy aplikacja wymaga wysokiej jakości pomiaru dla zoptymalizowanej kontroli, ale bez kosztów wszystkich dodatkowych funkcji.

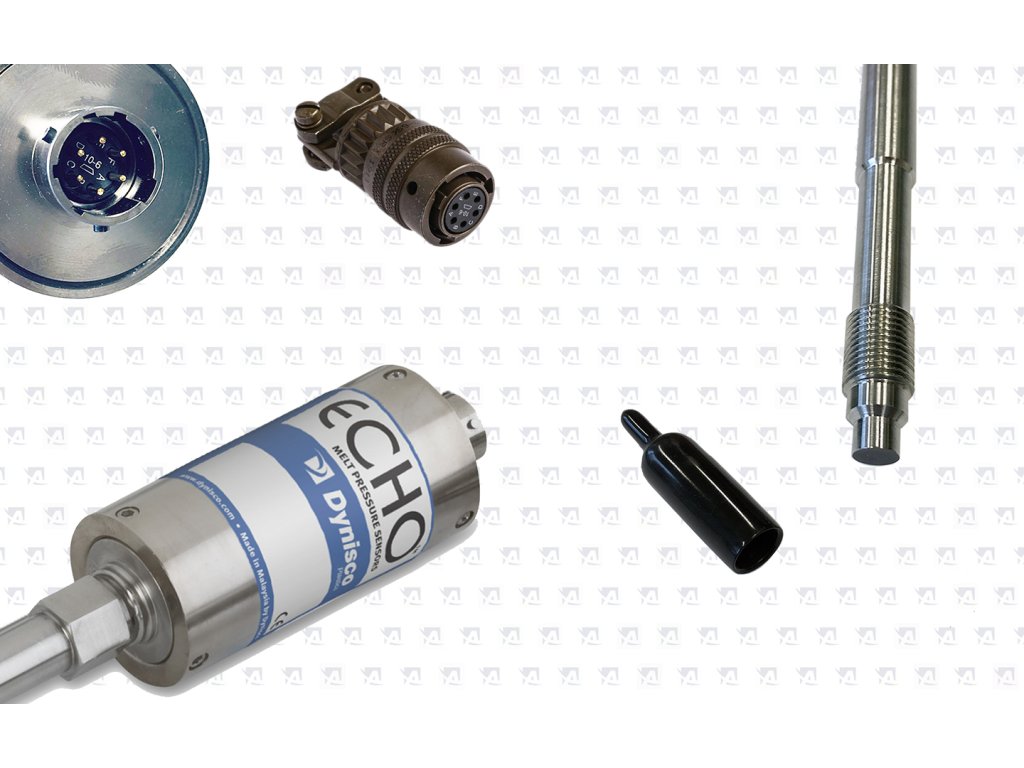

Echo™ Series - Czujniki ciśnienia tworzywa - Czujniki kombinowane ze sztywnym trzpieniem, elastyczną kapilarą i czujnikiem temperatury
Kombinowane czujniki ciśnienia z elastyczną kapilarą to profesjonalne rozwiązanie odpowiednie do zastosowań z ograniczoną przestrzenią lub narażonych na ciepło promieniowania od elementów grzejnych linii produkcyjnych. Dzięki przemyślanej, wydłużonej konstrukcji elektronika czujnika znajduje się poza zasięgiem źródła ciepła promieniowania, co zmniejsza ryzyko uszkodzenia.
Czujniki te są ponadto wyposażone w czujnik temperatury, przy czym klient może wybrać typ czujnika: termoparę typu J, K lub RTD (Sensor RTD). Po wybraniu kompatybilnego czujnika do pomiaru temperatury klient uzyskuje także informację o temperaturze tworzywa z jednego przyłącza procesowego, co zwiększa efektywność i dokładność pomiaru.
Elastyczna kapilara jest zaprojektowana tak, aby była odporna na uszkodzenia i umożliwiała duży stopień zginania, co ułatwia montaż i obsługę czujnika. Konieczne jest prawidłowe zamocowanie głowicy czujnika w dołączonym adapterze, który jest częścią zestawu. W celu uzyskania optymalnego działania zalecamy umieszczenie adaptera na części maszyny, w której nie występują niepożądane drgania ani wstrząsy, które mogłyby negatywnie wpływać na czujnik.
Czujników tej serii nie można łączyć z wyposażeniem opcjonalnym, takim jak powłoki lub specjalne konstrukcje membrany.
