Zestaw czyszczący 1/2-20UNF
Zestaw czyszczący 1/2-20UNF (kod zam. 200100) to czujnik ciśnienia tworzywa Dynisco.

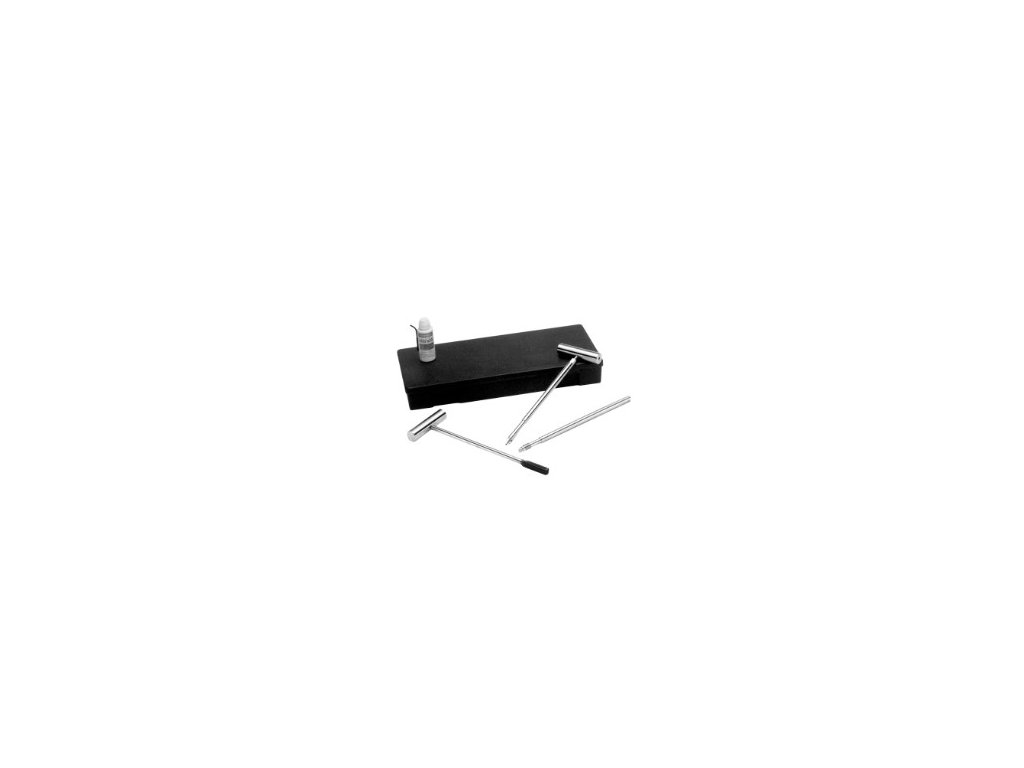

Zestaw narzędzi do czyszczenia został zaprojektowany przez firmę Dynisco do usuwania tworzywa z otworów montażowych czujników ciśnienia i temperatury. Montaż czujników w nieprawidłowo oczyszczonych lub nieodpowiednich otworach jest jedną z głównych przyczyn uszkodzeń. Za pomocą tego zestawu można oczyścić otwór o średnicy 1/2-20UNF. Zestaw zawiera korek kalibracyjny (sprawdzian), który służy do sprawdzenia, czy otwór został prawidłowo obrobiony i oczyszczony.
Cenę, termin dostawy i ewentualne warianty prześlemy w ofercie.
Potrzebują Państwo pomocy w wyborze? Prosimy zadzwonić do nas pod numer +420 571 647 228 lub napisać na info@azurr-tech.cz.
Opis
Zalecana procedura
|

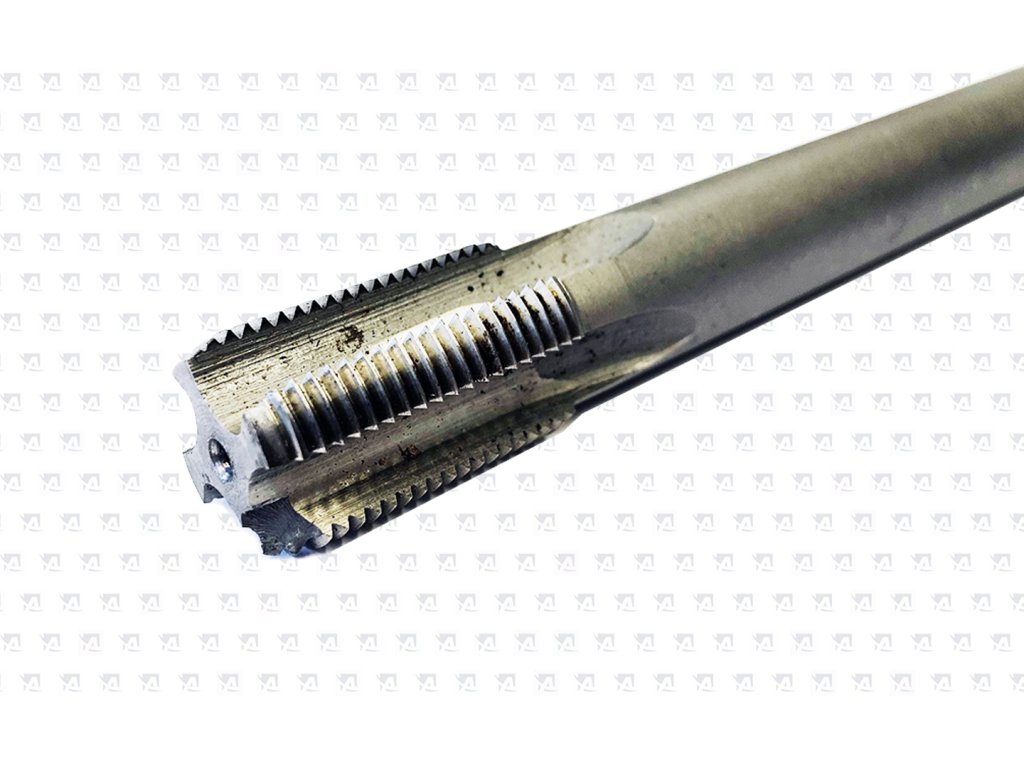

Krok 1: Użyć trzpienia gwintowanego, który służy do oczyszczenia gwintowanej części otworu montażowego. Obracać narzędziem, aż będzie wyczuwalne, że gwint montażowy jest całkowicie czysty. |
|---|
|

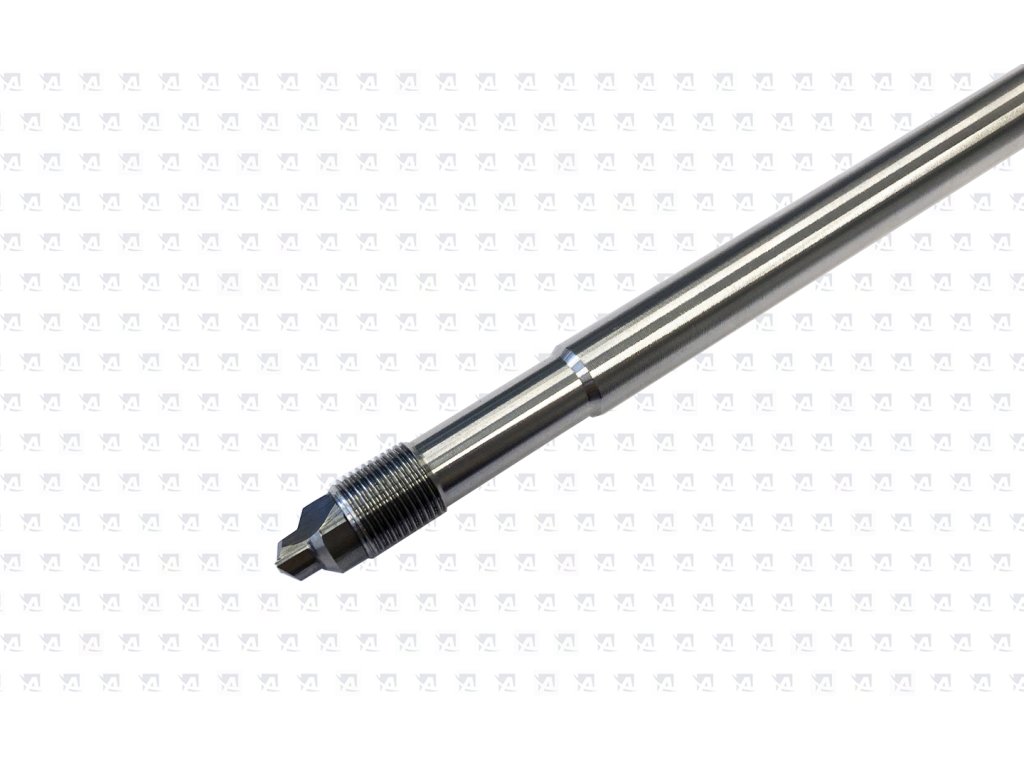

Krok 2: Użyć narzędzia (ostrza obrotowego), które służy do dokładnego oczyszczenia przylgowej i uszczelniającej części otworu. Obracać w kierunku ruchu wskazówek zegara, łącząc docisk i obrót wiertła, tak aby usunąć resztki polimeru z krytycznych powierzchni. Nie odchylać narzędzia na boki. Wysunąć narzędzie i oczyścić je z resztek polimeru. Ponownie włożyć narzędzie i znów obracać. Kontynuować tę operację, aż otwór zostanie całkowicie oczyszczony. |
|

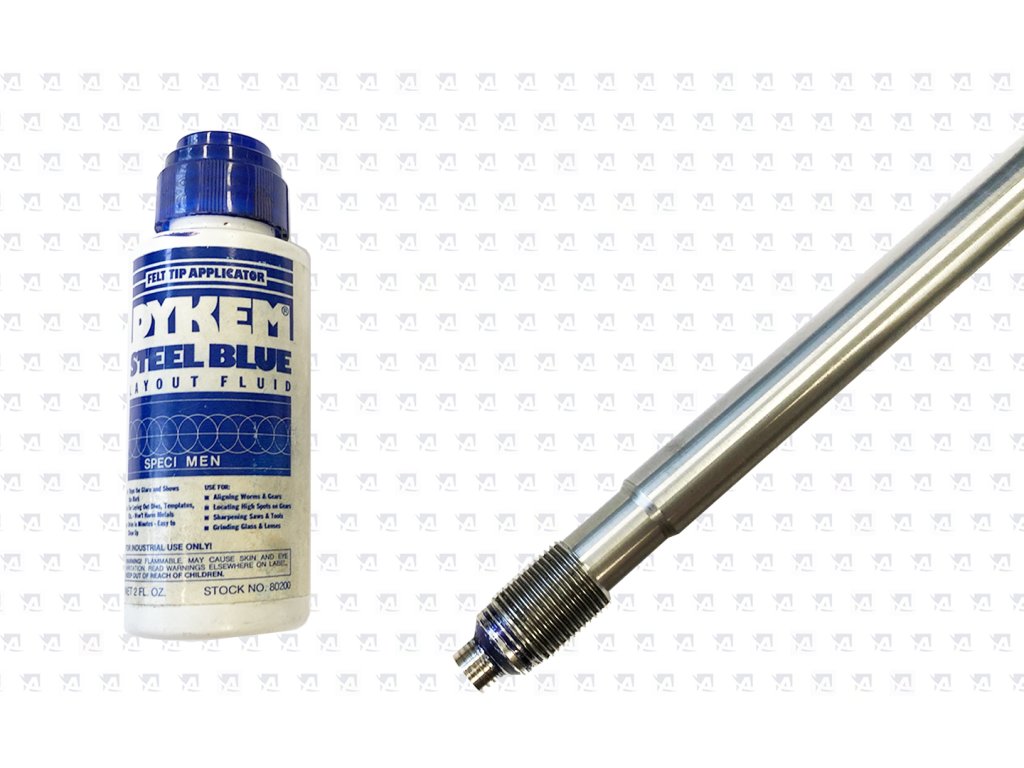

Krok 3: Nałożyć niebieską farbę Dykem na powierzchnie narzędzi pomiarowych. Wsunąć narzędzie pomiarowe do otworu i obracaj, aż nastąpi kontakt. Wyjąć narzędzie i sprawdzić. Zabarwienie powinno być naruszone wyłącznie na powierzchni przylgowej 45°. Jeśli niebieska farba jest naruszona również w innych miejscach, otwór montażowy nie jest czysty lub nie został prawidłowo obrobiony. Powtórzyć proces czyszczenia lub ewentualnie naprawić gwint za pomocą zestawu montażowego. |
|
Ważne: Narzędzia czyszczące należy stosować, dopóki polimer jest w stanie półstałym. Należy uważać, aby nie przekroczyć momentu dokręcania 11,3 Nm. Aby nie doszło do uszkodzenia krawędzi tnących narzędzia podczas czyszczenia. Te krawędzie tnące są wykonane z hartowanej stali narzędziowej. Przy zachowaniu należytej staranności narzędzia nie będą się zużywać. Zdecydowanie zaleca się stosowanie na narzędziach i gwintach, w tym na tulejach i membranach bezpieczeństwa, smarów wysokociśnieniowych, aby zapobiec ich zablokowaniu. |
