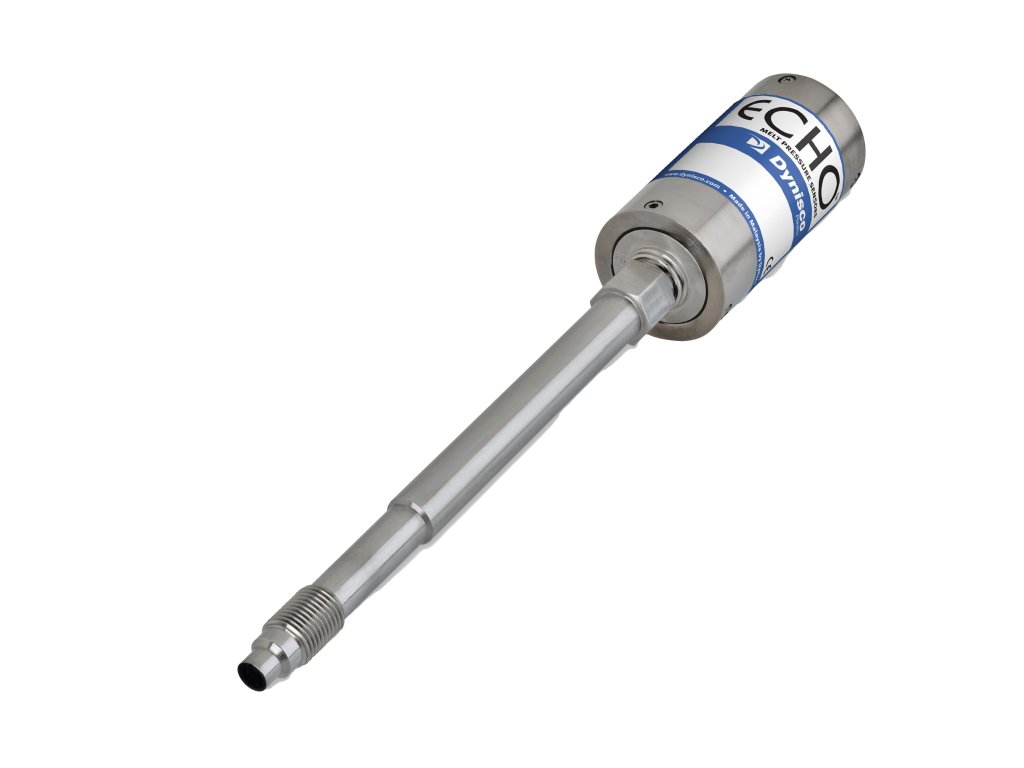

ECHO-MA4-BAR-R20-UNF-6PN-S12-NFL-NTR (kod zam. E22511311) to czujnik ciśnienia tworzywa Dynisco z serii Echo. Główne parametry: przyłącze procesowe 1/2-20UNF, złącze czujnika Złącze 6-pinowe, zakres ciśnienia 200 Bar, długość sztywnego trzpienia 30 cm, wypełnienie czujnika Wypełnienie rtęciowe standardowe.
Czujniki ciśnienia tworzywa serii Echo™ firmy Dynisco oferują wysoką jakość działania i korzystny stosunek ceny do możliwości w przetwórstwie tworzyw sztucznych przy standardowych konfiguracjach i zakresach ciśnienia. Czujniki Echo zaprojektowano tak, aby spełniały wymagania klientów, łącząc ekonomiczność i wydajność w ogólnych zastosowaniach wytłaczania, a jednocześnie zapewniały powtarzalność ±0,2 % przy pomiarze ciśnień procesowych. Czujniki serii Echo należy stosować, gdy aplikacja wymaga wysokiej jakości pomiaru dla zoptymalizowanej kontroli, ale bez kosztów wszystkich dodatkowych funkcji. Czujniki Echo zaprojektowano z wykorzystaniem najlepszych praktyk inżynierskich, a firma Dynisco udziela na nie pełnej dwuletniej gwarancji – podwójnej ochrony w porównaniu z czujnikami o podobnej cenie. Membrany czujników Echo są standardowo pokryte azotkiem tytanu i aluminium, co zapewnia lepsze działanie niż mniej skuteczne powłoki z azotku tytanu. Technologia Dynisco jest szeroko akceptowana przez producentów OEM i użytkowników końcowych na całym świecie. Czujniki serii Echo są dostępne z wyjściami 3,33 mV/V, 4-20 mA, 0-5 VDC lub 0-10 VDC, zaprojektowanymi do współpracy z większością przemysłowych systemów sterowania. Oprócz pomiaru ciśnienia tworzywa seria Echo oferuje opcjonalny pomiar temperatury tworzywa za pomocą termopar typu J, K lub termometrów rezystancyjnych. Seria Echo jest wyposażona w gwint 1/2-20UNF lub M18 do montażu w standardowych otworach montażowych czujników. Dostępne są także inne konfiguracje montażowe.
Cenę, termin dostawy i ewentualne warianty prześlemy w ofercie.
Potrzebują Państwo pomocy w wyborze? Prosimy zadzwonić do nas pod numer +420 571 647 228 lub napisać na info@azurr-tech.cz.
| Przyłącze procesowe | 1/2-20UNF |
|---|---|
| Złącze czujnika | Złącze 6-pinowe |
| Zakres ciśnienia | 200 Bar |
| Długość sztywnego trzpienia | 30 cm |
| Długość elastycznej kapilary | Bez elastycznej kapilary |
| Zintegrowany czujnik temperatury | Bez czujnika temperatury |
| Wypełnienie czujnika | Wypełnienie rtęciowe standardowe |
| Jednostki robocze | Bar |
| Sygnał wyjściowy | 4-20mA |
Teraz dostępne także z alternatywnym wypełnieniem (NaK)
Czujniki Echo zaprojektowano tak, aby spełniały wymagania klientów i łączyły ekonomiczność z wydajnością w ogólnych zastosowaniach wytłaczania, a jednocześnie zapewniały powtarzalność ±0,2 % przy pomiarze ciśnień procesowych. Czujniki serii Echo należy stosować, gdy aplikacja wymaga wysokiej jakości pomiaru dla zoptymalizowanej kontroli, ale bez kosztów wszystkich dodatkowych funkcji.
Czujniki ciśnienia ze sztywnym trzpieniem łatwo montuje się w otworze montażowym linii produkcyjnej, co zapewnia prosta i wytrzymała konstrukcja, odpowiednia do zastosowań, w których czujnik nie jest narażony na ciepło promieniowania od linii, a elektronika nie jest narażona na ekstremalne temperatury. Nie zalecamy montażu tych czujników w pozycji pionowej nad linią (pozycja godziny 12), ponieważ ciepło promieniowania może negatywnie wpływać na żywotność elektroniki czujnika. W takim przypadku zalecamy zastosowanie konstrukcji czujnika z elastyczną kapilarą, która umożliwia odsunięcie elektroniki od ciepła promieniowania i zapewnia długą żywotność czujnika. Do głównych zalet tego typu czujnika należy odporność na uderzenia i drgania, dzięki której czujniki wytrzymują obciążenia mechaniczne, co zwiększa ich żywotność i zmniejsza potrzebę konserwacji. Ponadto wyróżniają się wysoką dokładnością, którą zapewniają wysokiej jakości materiały i zaawansowana technologia pomiaru, co ma kluczowe znaczenie dla efektywnego sterowania procesami.
Czujników tej serii nie można łączyć z wyposażeniem opcjonalnym, takim jak powłoki lub specjalne konstrukcje membrany.
