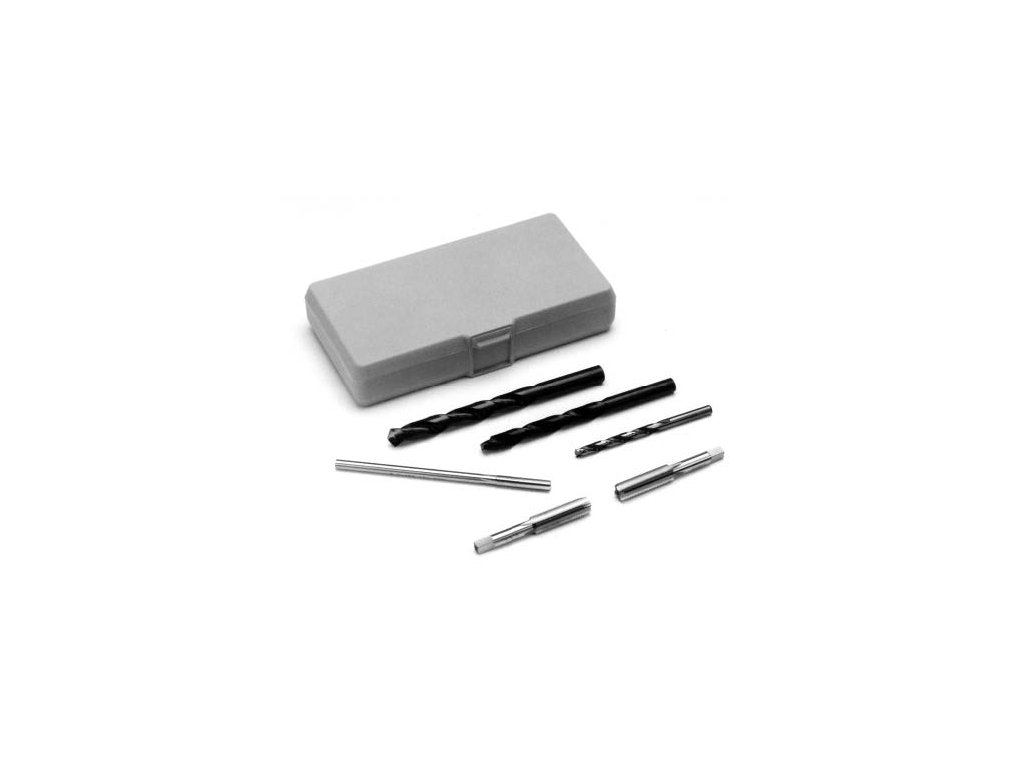

Machining Tool Kit M18x1.5
Machining Tool Kit M18x1.5 (obj. kód 8BRD0005) je snímač tlaku taveniny Dynisco.
Souprava nástrojů pro zhotovení otvoru a závitu pro snímače tlaku taveniny obsahuje všechny potřebné vrtáky a závitníky pro přípravu standardního montážního otvoru snímače M18x1.5. Souprava obsahuje speciální pilotní vrták, který je potřebný k obrábění sedla o 45 °. Všechny nástroje obsažené v této sadě jsou vyrobeny z vysoce kvalitní nástrojové oceli. Při výrobě závitu musí být dbáno na přesnou rychlost vrtání, mazaní a perfektní konceNTRaci. Dále pak před namontováním snímače doporučujeme zkontrolovat závit, k tomu slouží barva, kterou se nanáší zkoušecí hrot. Po provedené zkoušce může být barva poškozena
(poškrábaná) jen na zkosení a dosedací ploše 45°. Jestliže je poškozena na jiných místech znamená to, že závit nebyl správně zhotoven. V případě nejasností nás neváhejte kontaktovat.
Cenu, dodací lhůtu a případné varianty vám zašleme v nabídce.
Potřebujete poradit s výběrem? Zavolejte nám na +420 571 647 228 nebo napište na info@azurr-tech.cz.
Popis
Navrhovaný postup
| Krok 1: Vyvrtejte otvor s vrtákem 9/32 ". (7,14mm) | |
| Krok 2: Začistěte plochy pomoci výstružníku 5/16 " (8,0mm) | |
| Krok 3: Zkontrolujte montážní otvor a vypočtěte požadovanou hloubku otvoru 11,47 mm / 11,65 mm "a nechte minimální délku 5,72 mm" otvoru o průměru 5/16 (8,0mm)" . Použitím vrtáku 29/64 vyvrtejte hloubku vypočítanou výše, počítejte s malou rezervou potřebnou v kroku 7. |
|
|
Krok 4: |
|
|
Krok 5: |
|
|
Krok 6: |
|
| Krok 7: Zkontrolujte celý zhotovený závit pomocí kontrolní barvy |
